以光伏逆變器為例，在傳統老化測試過程中，通常將逆變器的輸出端直接連接至白熾燈負載，逆變器輸出的電能被直接轉換為光能和熱能消耗掉。這種測試方式存在以下問題：

1.能源浪費嚴重：大量電能被轉化為熱能和光能消耗；

2.成本高：生產過程能耗大，同時還需額外配置散熱設備；

3.安全隱患：老化測試柜因熱能積聚而存在安全風險。

為了解決以上問題，我們提出了以下技術方案。

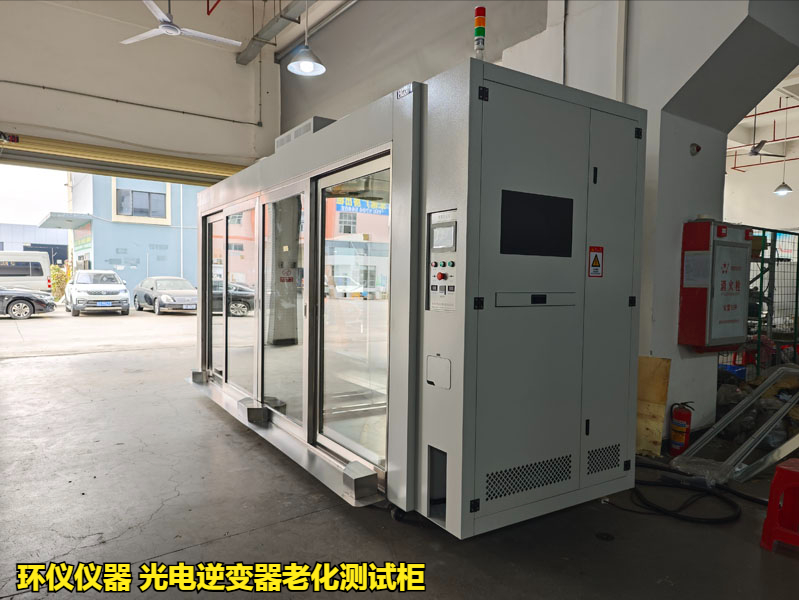

產品名稱：環儀儀器 光電逆變器老化測試柜

系統主要部件：

轉換器：用于將市電轉換成直流電，并輸入至逆變器。

逆變器：將輸入的直流電逆變為交流電輸出。

節能控制系統：輸入端與逆變器的交流輸出端相連，輸出端與逆變器的直流輸入端相連。該系統能夠將逆變器輸出的交流電轉換為直流電，并反饋至逆變器的輸入端，形成閉合電流循環。

參數：

具體結構：

1.節能控制系統包括整流濾波電路、電壓轉換電路、AC/DC電路和功率輸出電路，各部分依次電連接。

2.整流濾波電路將逆變器輸出的交流電轉換為高壓直流電，經電壓轉換電路處理后變為低壓交流電，再經AC/DC電路轉換為低壓直流電，最終由功率輸出電路輸出穩定的直流電供逆變器使用。

3.整流濾波電路優選為橋式電路。

4.功率輸出電路為可調功率恒定輸出電路，并與功率調節電路相連，用于根據逆變器需求調整直流電壓，避免電壓波動對逆變器造成損壞，確保逆變器穩定工作。

方案特點：

1.能量在逆變器與節能控制系統之間形成閉環循環，相比傳統老化測試節能約90%；

2.避免了電能浪費和額外散熱設備的投入，顯著減少生產成本；

3.減少了熱能積聚，降低老化測試柜的安全風險；

4.可支持多電壓等級、多功率的逆變器，靈活性高；

5.可兼作排插使用，并提供USB充電接口，實用性更強。

以上就是光電逆變器老化測試柜的技術方案，如有產品選型疑問，可以咨詢環儀儀器相關技術人員。
