夾層玻璃是重要的安全玻璃，賦予其安全性能的是玻璃間的粘結材料，常規材料為聚氨酯（PU）膠片。為了研究濕熱條件對聚氨酯膠片的影響，測試樣品光學性能的變化，我們做了以下試驗研究，供大家參考。

試驗設備：環儀儀器 可程式恒溫恒濕箱

試驗樣品：PU膠片和PVB膠片，大小為20mm × 20mm

試驗條件：參考GJB150.9規定的濕熱環境。

試驗結果分析：

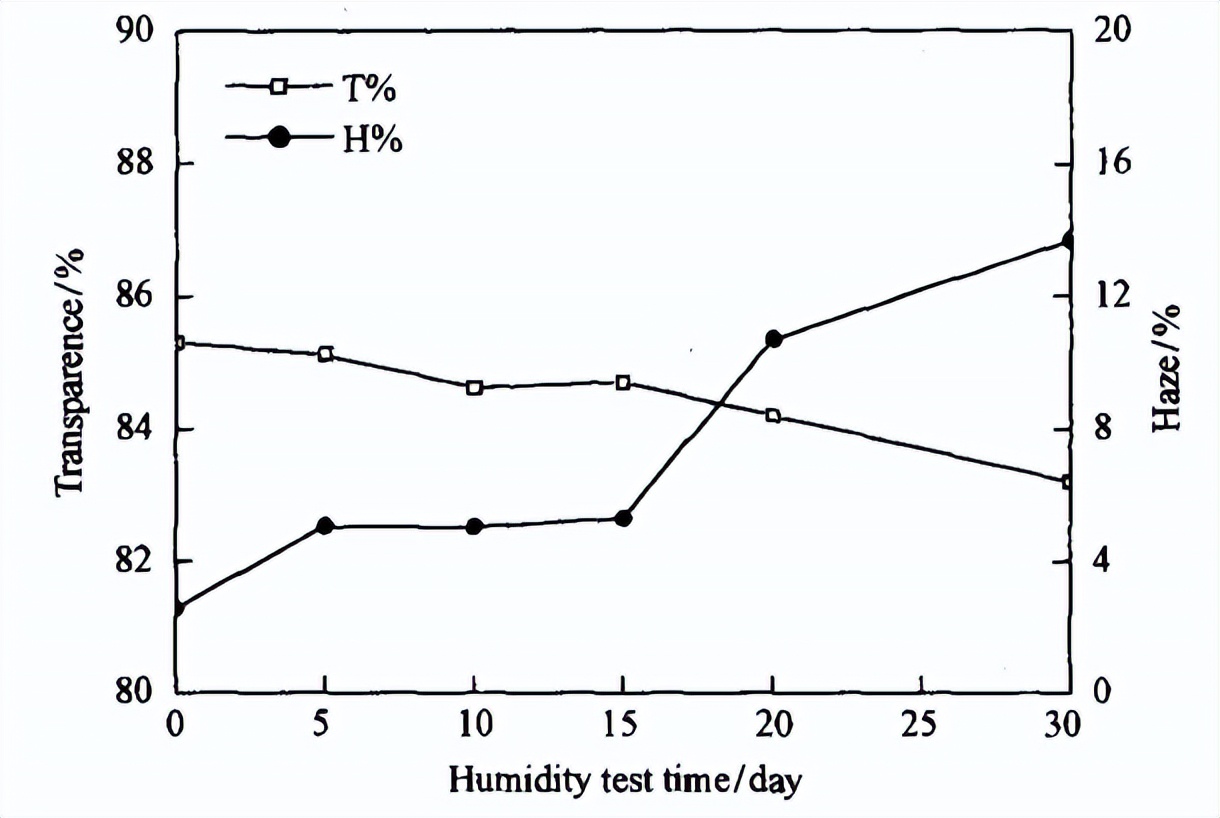

PU夾層玻璃樣品在濕熱環境中持續0、5、10、15、20、30天后透光度、霧度兩項指標的變化見下圖。

從圖可知，試驗前期，濕熱引起霧度和透光度稍微變化;隨著時間進行，上述兩項指標基本沒有變化；當試驗繼續進行到15天以后，霧度和透光度發生急劇變化；到達30天后取樣，透光度降低2.2%，霧度增加11.6%，霧度變化非常明顯。

將上述濕熱樣品在室溫放置8個月后，透光度及霧度的變化見下圖。

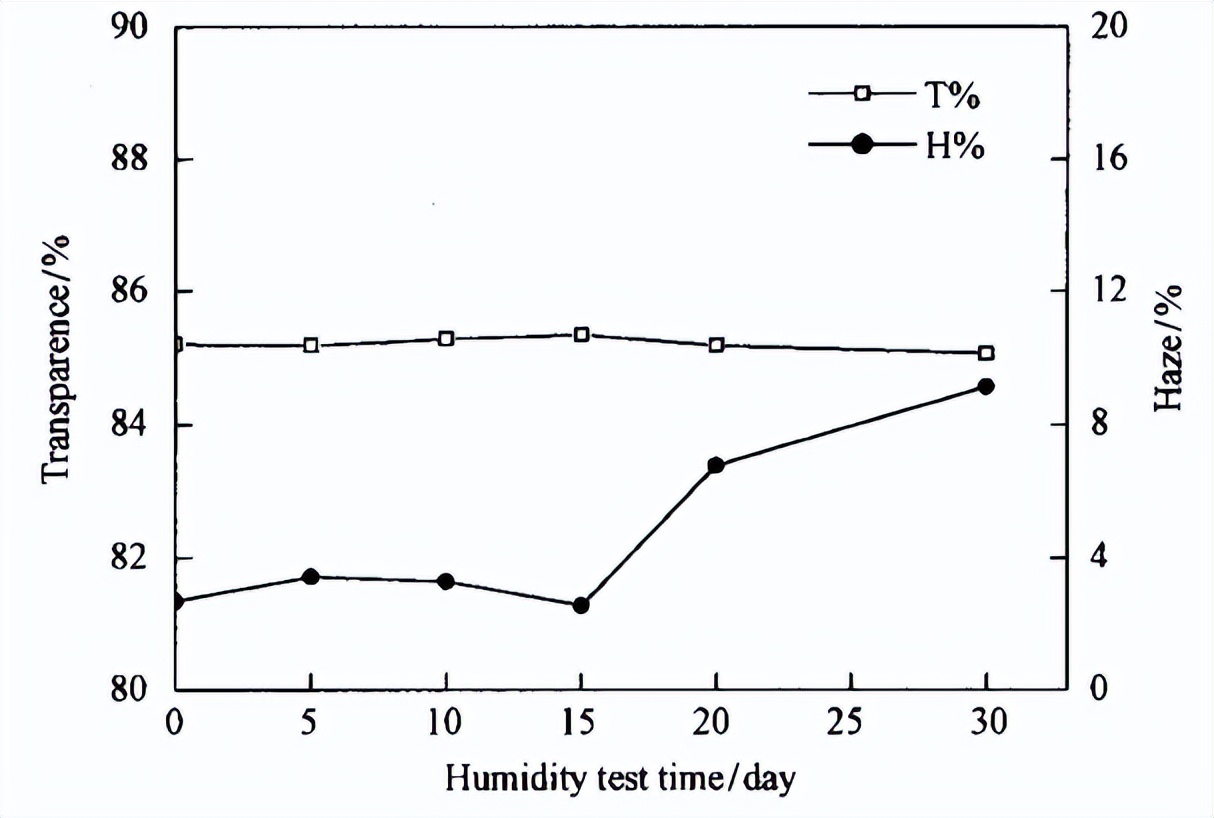

a.P U 樣品濕熱試驗后室溫放置8 個月后光學性能的變化

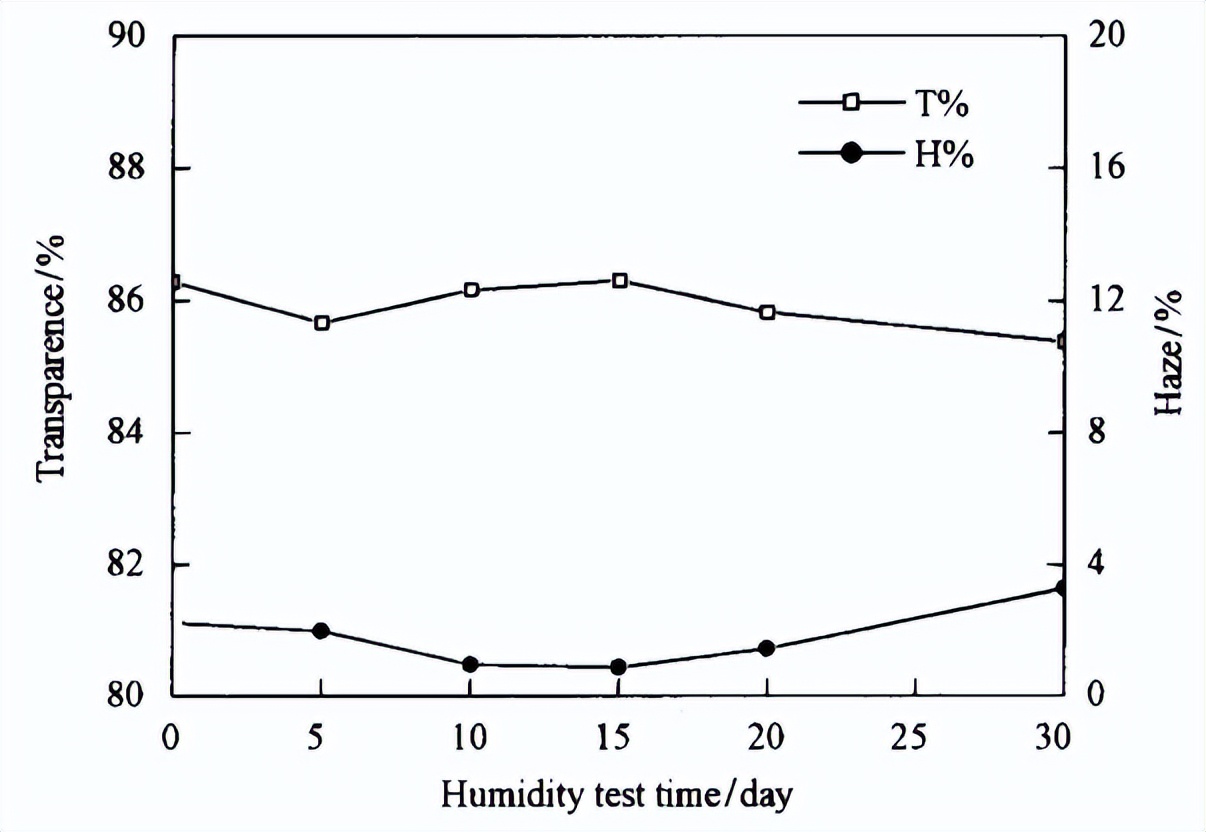

b.PVB樣品濕熱試驗后室溫放置8 個月后光學性能的變化

從圖可知，PU膠片的前期樣品透光度基本恢復，但濕熱15天以后的樣品霧度值仍然較高，最高達到9.0%；

PVB夾層玻璃的透光度、霧度基本恢復。結合上述數據，初步判斷PVB與水汽的作用是基本可逆的，PU膠片與水汽的作用不可逆，還需深入研究水汽與膠片的作用機理。

結論：

1.在GJB150.9規定的濕熱條件下，PU膠片制作的樣品光學性能變化不明顯，隨著濕熱試驗時間的延長(如15天以上)，樣品的透光度、霧度發生急劇變化。

2.完成不同時間濕熱試驗后的PU夾層玻璃樣品，在室溫長期放置后發現：濕熱試驗時間小于15天的樣品，透光度及霧度值基本能恢復到試驗前的狀態，分別為85%和3%左右；而超過15天的樣品，透光度保持在85%左右，霧度值依舊很高，最大值能達到9%。

以上就是對PU膠片的濕熱試驗探究，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
