輸電線路的覆冰和積雪威脅著電力及通信網絡的安全運行。我國是輸電線路覆冰嚴重的地區之一，線路冰害事故發生的概率居于世界前列。為了了解導線的覆冰影響，我們設計了一下導線覆冰實驗，供大家研究。

試驗設備：環儀儀器 結冰凍雨試驗機

試驗設計：

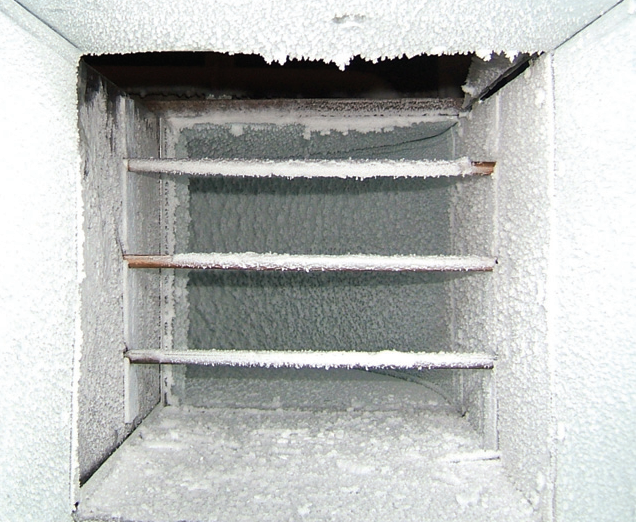

當調整氣溫為-5℃，并在監控界面中顯示溫度及濕度波動不大時，即可開始實驗。實驗開始后，我們發現風洞內導線開始結冰，下圖為某一時刻當氣溫為-5℃、濕度為88%、風速為6m/s、噴嘴流量為0.295kg/h時拍攝的結冰截面圖。

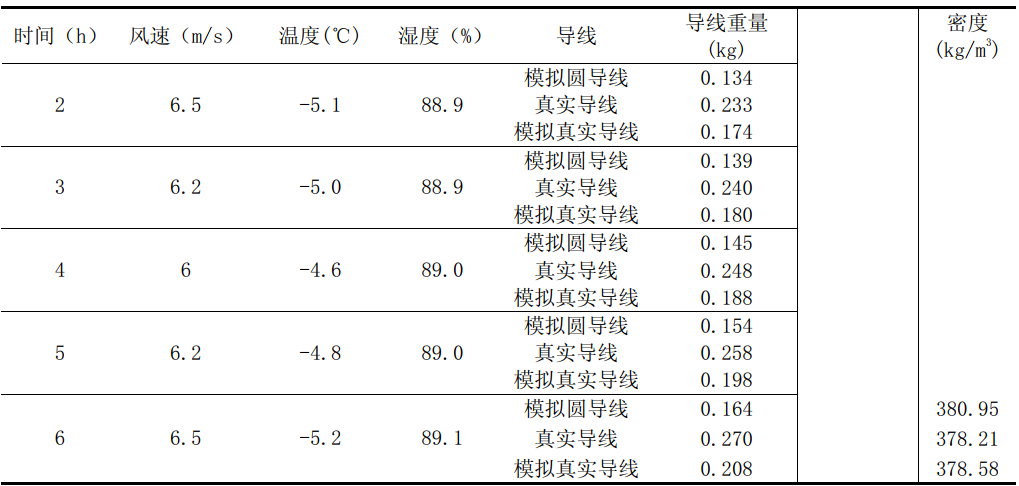

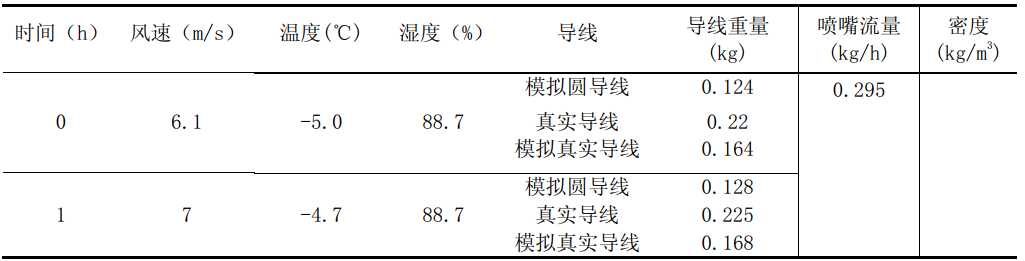

下表為當氣溫為-5℃、濕度為88%、風速為6m/s、噴嘴流量為0.295kg/h時的覆冰實驗數據：

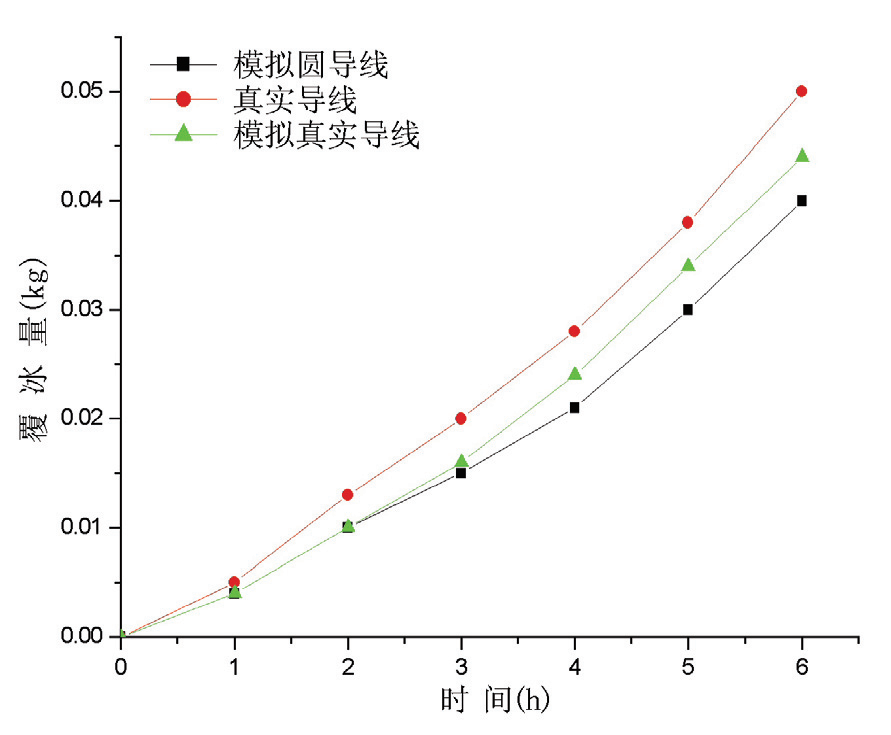

下圖為表示為增長曲線，

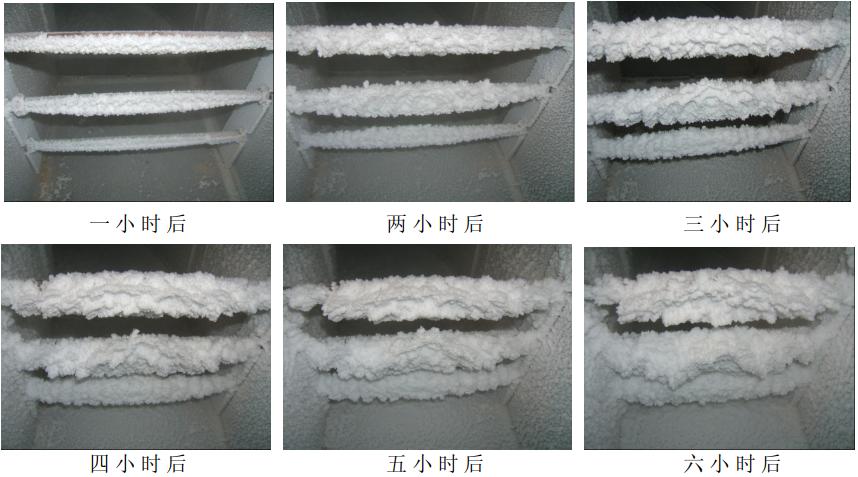

該工況下每隔一小時后導線覆冰過程變化如下圖。

覆冰實驗結果分析：

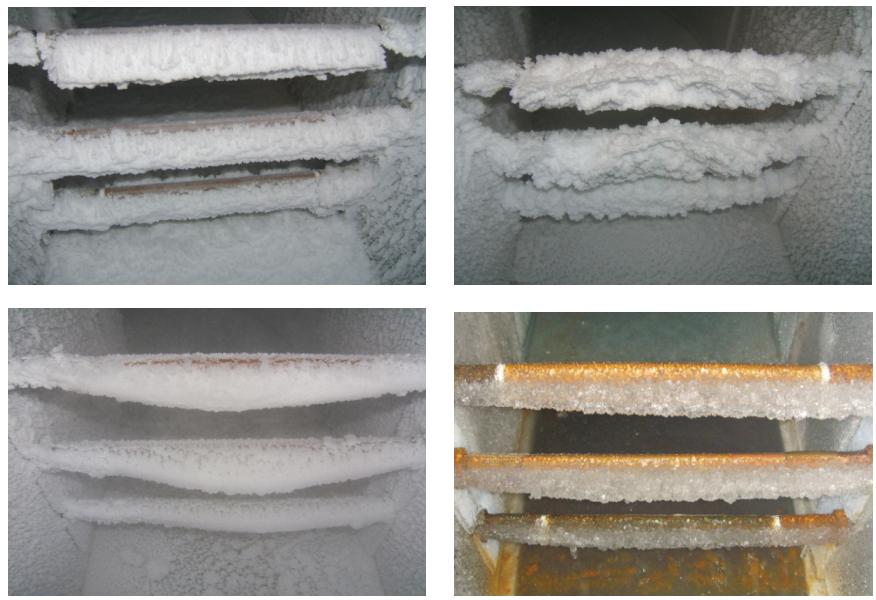

下圖為當溫度分別為-9℃、-5℃、-4℃、-2℃時覆冰的圖片：

實驗中我們發現，溫度越低時，覆冰呈干增長，從下圖中可以看到，

1.當溫度為-9℃和-5℃時其類型為霧淞，密度分別為245kg/m2和380kg/m2，密度較小，覆冰松散，粘合力不大。

2.當溫度為-4℃時發現，覆冰開始呈現質地較硬的混合淞覆冰，粘附力較大，其密度為470kg/m2左右；

3.在溫度為-2℃時，從圖中可以看出，覆冰呈現透明，質地堅硬的雨淞覆冰，粘附力很大，其密度較大，為890kg/m2左右。

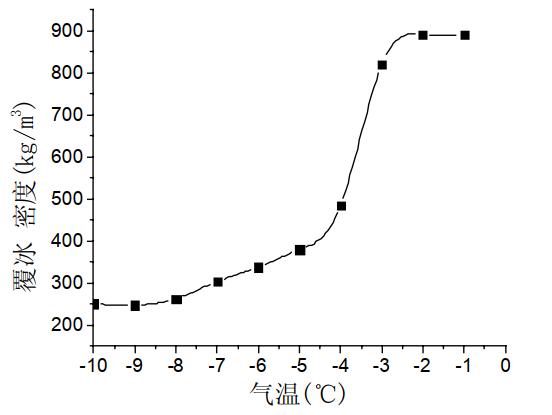

下圖為導線覆冰密度隨溫度的變化關系，

密度在溫度為-4C和-3C之間有個突變，可以得出在-4C時，覆冰類型開始轉變，氣溫高于一4C時開始形成危害較大的混合淞、雨淞，溫度低于-4℃時，覆冰為霧淞。

如有覆冰試驗疑問，可以咨詢環儀儀器相關技術人員。
