為了研究混合型塑膠跑道的VOC 成分、主要來源、釋放規律，本文采用60 L小型環境艙模擬產品的實際釋放狀態，并探究其在不同溫度條件下的 VOC 釋放規律，以期為產品環保性能提升提供理論指導，指導企業進行合理的生產。

混合型塑膠跑道揮發性有機化合物的試驗分析：

試驗設備：環儀儀器 2桶60L小型環境艙

檢測儀器：熱解析脫附系統、氣相色譜質譜聯用儀、恒流空氣采樣泵、恒流空氣采樣泵、Tenax - TA 采樣管

試驗方案及過程：

成品衰減測試：參考 GB 36246-2018《中小學合成材料面層運動場地》，將樣品裁剪為 12 cm × 20 cm，使用不含揮發性有機物的鋁箔將其背面和四周進行包裹密封，在空氣流速0.1 ~0.3 m/ s，換氣率1 次/ h 的條件下進行測試，測試溫度分別為(23±2)、(40±2)、(60±2) ℃，在一定時間時采集60L小型環境艙內氣體。

試驗結果分析：

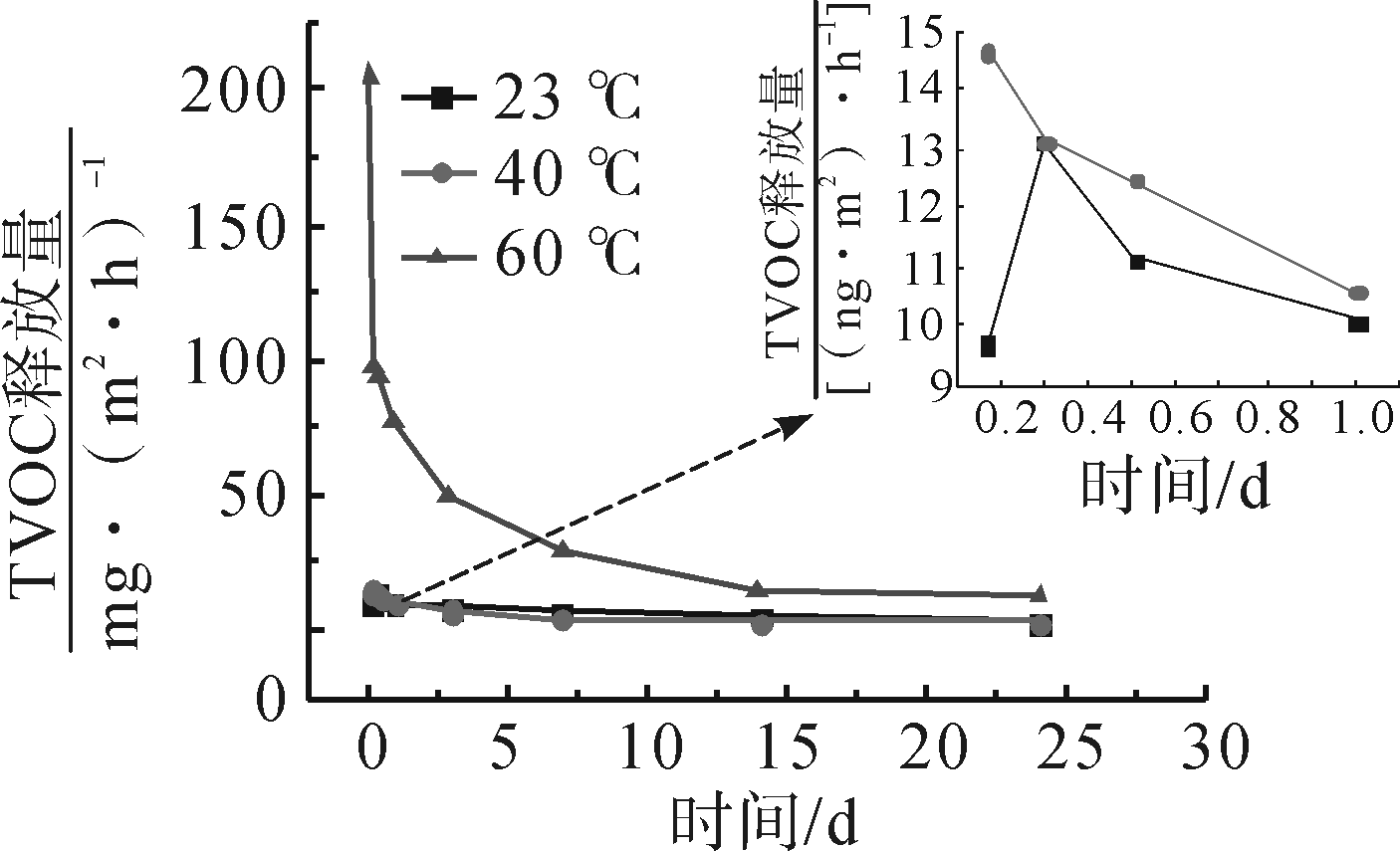

下圖為不同溫度下，混合型跑道成品中 TVOC 釋放規律。

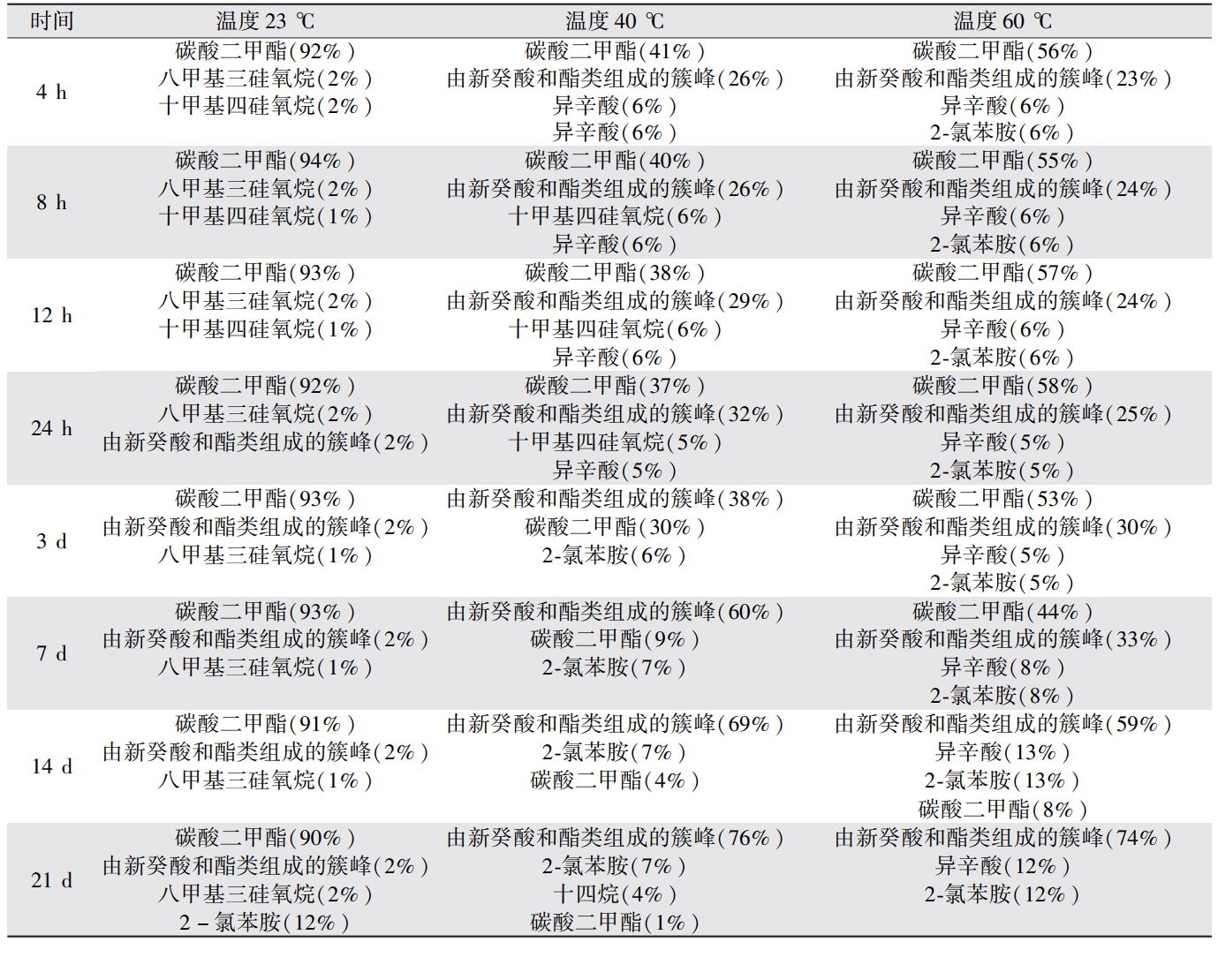

對應的主要釋放物質及其在 TVOC中的占比見下表。

1.從上述結果可以看出，23 ℃時混合型跑道樣品中的TVOC 釋放量先升高后下降，在 12 h 處達到峰值，且低沸點物質———碳酸二甲酯在 21 d 中始終占據90% 左右。

2.當溫度升高到 40 ℃ 和 60 ℃ 時，樣品中的 TVOC 釋放量隨時間延長逐漸降低，14 d 后逐漸趨于穩定，且溫度越高，前期釋放速率下降越快。

3.同時，升高溫度未改變樣品中的主要釋放物質種類，只是改變了其釋放占比，溫度升高，碳酸二甲酯釋放占比逐漸降低，21 d 后基本可從樣品中揮發完全，而由新癸酸和酯類組成的簇峰、異辛酸等高沸點物質占比逐漸升高。

4.此外，通過比對跑道產品在不同溫度條件下的釋放，發現溫度的變化和 TVOC 釋放增加量有一定的倍數關系。

試驗結論：

1.混合型塑膠跑道成品 TVOC 釋放量隨時間延長均呈降低趨勢，且環境溫度越高初始 TVOC 釋放量越大，在 14 d 后基本保持穩定

2.高溫可加快揮發性有機物釋放速率，促進中高沸點物質釋放;且當跑道產品所處的環境溫度每升高 10 ℃，TVOC 釋放量相應增加 2.45 至 2.65 倍。 通過此規律，可預估在不同溫度下跑道產品的 TVOC 釋放量，對實際應用具有指導作用。

如有2桶60L小型環境艙的試驗疑問，可以咨詢環儀儀器相關技術人員。
