脲醛樹脂、酚醛樹脂以及三聚氰胺改性脲醛樹脂等甲醛基膠黏劑被廣泛用于人造板制造業。然而，值得注意的是，這些膠黏劑中所含的游離甲醛會在人造板的使用過程中逐漸釋放出來，影響人體健康。

因此，本文采用1立方甲醛環境艙，研究標準溫濕度的環境條件下，不同厚度、不同甲醛釋放量的“三聚氰胺浸漬膠膜紙飾面刨花板”甲醛釋放量隨釋放時間的變化關系。

試驗設備：環儀儀器 1立方甲醛環境艙

試驗樣品：

6種三聚氰胺浸漬膠膜紙飾面刨花板，包含3種1 200 mm×600 mm×18 mm和3種1 200 mm×600 mm×10 mm飾面刨花板，數量各20塊。將這6種飾面刨花板分別標記為LPB-18 mm、MPB-18mm以及HPB18 mm和LPB-10 mm、MPB-10 mm以及HPB-10 mm。

試驗方法：

1)從6種飾面刨花板各隨機抽取3塊試板。每塊試板去除邊緣50 mm后，各鋸制2塊幅面為500 mm×500 mm的試件。共制取試件36塊。

2)按照GB/T17657-2022中1m3氣候箱法規定，進行試件預處理(15±2) d，并每天測試其甲醛釋放量。待平衡處理后，再對試件進行封邊，測定空氣置換率為1.0次/h、0.5次/h以及0.2次/h下試件的甲醛穩定釋放量。

試驗結果分析：

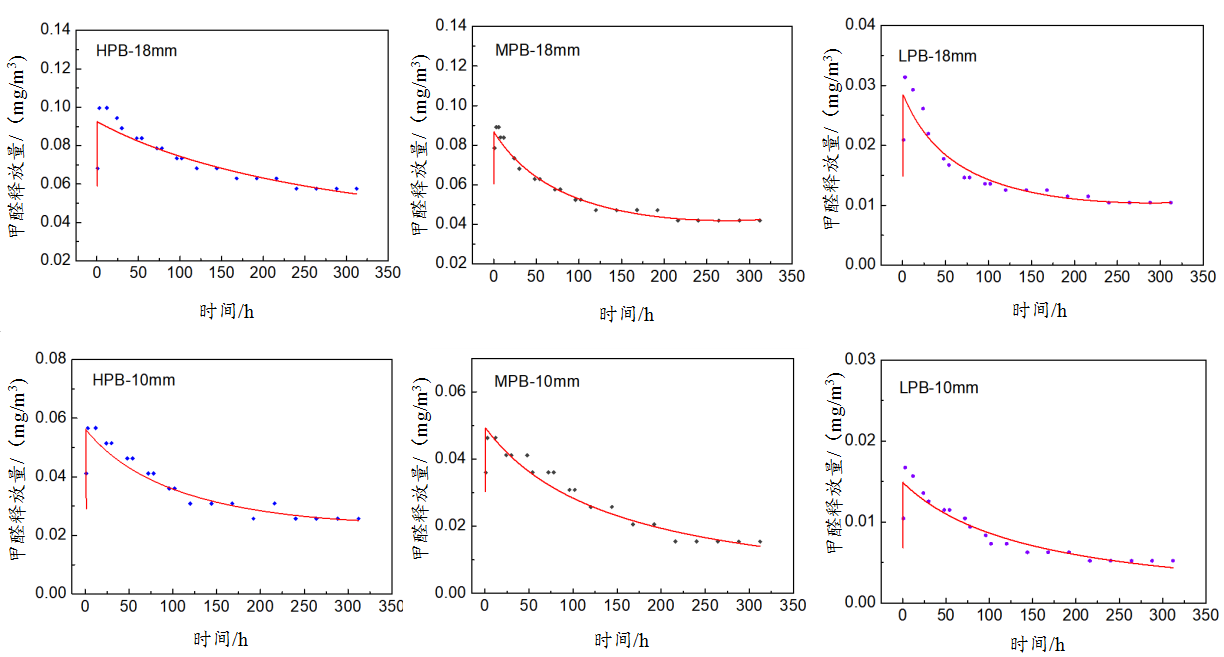

6種飾面刨花板在未封邊狀態下，空氣置換率為1.0次/h時，甲醛釋放的變化規律如下圖所示。

由圖可以看出，不同厚度、不同甲醛釋放量的6種飾面刨花板在1 m3氣候箱中的甲醛釋放量均顯示相同的釋放規律,即隨釋放時間在12 h內迅速達到高濃度后逐漸降低并趨于穩定。

不同空氣置換率下，飾面刨花板甲醛穩定釋放量比較不同空氣置換率下，6種飾面刨花板的甲醛穩定釋放量如下數據所示。

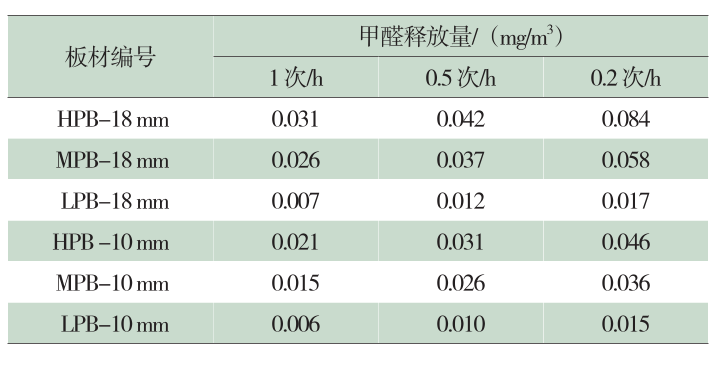

1.不同空氣置換率下飾面刨花板甲醛穩定釋放量

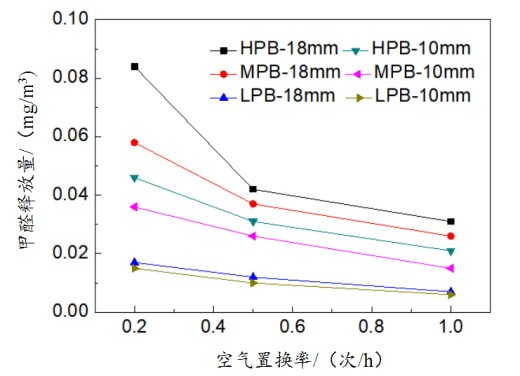

2.空氣置換率對飾面刨花板甲醛釋放量的影響

由圖可以看出：

a.隨著空氣置換率的增加，6種飾面刨花板的甲醛釋放量都逐漸減小。需要特別指出的是，對于甲醛釋放量相對較高的 HPB-18 mm，當空氣置換率從0.2次/h提高到0.5次/h時，氣候箱內甲醛濃度從0.084 mg/m3，降低到0.042 mg/m3，降低了一半。

b.但繼續提高空氣置換率到1.0次/h，氣候箱內甲醛濃度降低到0.031 mg/m3，降低了26%。說明空氣置換率越高，越有利于降低氣候箱內空氣中甲醛濃度。且對于甲醛釋放量越高的飾面刨花板，由密閉到開放狀態下空氣置換率的少量提升都能對氣候箱內空氣中甲醛濃度產生較大的影響。

總結：

1立方甲醛環境艙中，在標準溫濕度條件下，不同厚度、不同甲醛釋放量飾面刨花板的甲醛釋放量均隨時間先迅速增長后趨于穩定;空氣置換率的提高能有效降低甲醛釋放量，且對高甲醛釋放量飾面刨花板的影響更為顯著。

以上就是人造板甲醛釋放規律的試驗研究，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
