人造板是室內甲醛的主要來源之一，建筑裝修材料人造板甲醛具有長時間的釋放過程。我們針對不同人造板分別進行了一定時間的預處理，來觀察其對結果的影響，并進行了試驗，下面是主要試驗結果，供檢測參考 。

試驗設備：環(huán)儀儀器 甲醛平衡預處理測試箱

試驗樣品：

同批次膠合板和飾面板尺寸為0.5m*0.5m，各6塊，每2塊板材為一組，分3組分別進行測試。第一組開始測試后，其余2組進行5d和10d的通風處理，再進行測試。

測試條件：

測試人造板的表面積與環(huán)境測試艙容積比為1:1。

環(huán)境測試艙溫度：23℃±0.5℃；

相對濕度：45%±3%，空氣交換率：1次/h；

被測試樣表面空氣流速0.2m/s；

測定游離甲醛釋放量前，環(huán)境測試艙內游離甲醛含量本底值不應大于0.01mg/m3。

實驗步驟：

（1）首先對環(huán)境測試艙進行清潔處理，測得符合規(guī)定要求的艙甲醛本底值。對第一組膠合板和飾面板進行測試，直至平衡。其余兩組膠合板和飾面板進行通風處理。

（2）在第一組膠合板和飾面板開始測試5d后，對另一個環(huán)境測試艙進行清潔處理，測得符合規(guī)定要求的艙甲醛本底值。然后將通風5d的第二組膠合板和飾面板放入環(huán)境測試艙測試，直至平衡。

（3）在第一組膠合板和飾面板開始測試10d后，同樣測得符合規(guī)定要求的艙甲醛本底值。然后將通風10d的第三組膠合板和飾面板環(huán)境測試艙測試，直至平衡。

檢測方法：

a.吸收液原液：稱量01.0 g酚試劑，加水溶解，傾于100 mL具塞量筒中，加水至刻度。放冰箱中保存，可穩(wěn)定3 d。

b.吸收液：量取吸收液原液5 mL，加95 mL水，即為吸收液。采樣時，臨用現(xiàn)配。

c.1%硫酸鐵銨溶液：稱量10. g硫酸鐵銨用01. mol/L鹽酸溶解，并稀釋至100 mL。

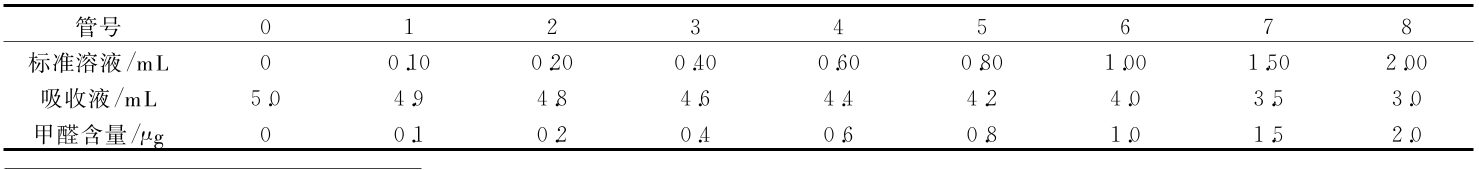

d.標準曲線：取9支10 mL具塞比色管，用1 mg/L甲醛標準溶液按下表制備標準系列。

e.各管加入0.4 mL1%硫酸鐵銨溶液，搖勻。放置15 min。用1 cm比色皿，在波長630 nm下，以水作參比，測定各管溶液的吸光度。

f.甲醛含量為橫坐標，吸光度為縱坐標，繪制曲線，計算回歸線斜率，以斜率倒數(shù)作為樣品測定的計算因子 Bg(μg/吸光度)。

g.空白試劑與樣品：用5mL未采樣的吸收液作試劑空白。

h.采樣后，將樣品溶液全部轉入比色管中，用少量吸收液洗吸收管，合并使總體積為5mL。按繪制標準曲線的操作步驟測定吸光度(AO)、(A)；測試艙中甲醛濃度按以下計算：

式(1)中:

Cs為測試艙中甲醛濃度，mg/m3;

A為樣品溶液的吸光度;

A0為空白溶液的吸光度;

Bg為計算因子，(μg/吸光度);

V0為換算成標準狀態(tài)下的采樣體積，L。

試驗結果：

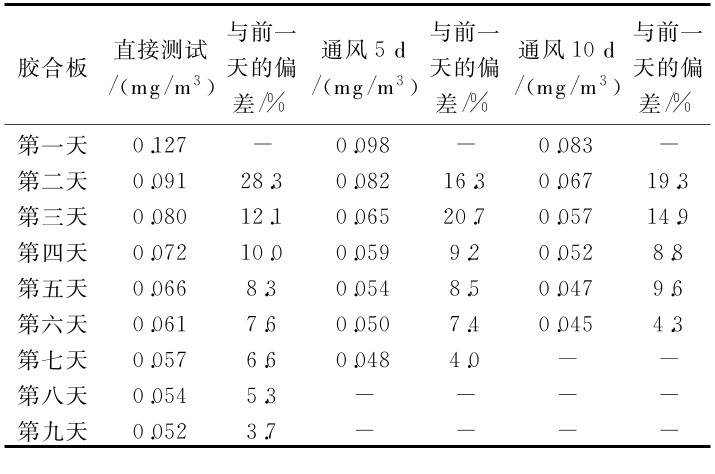

膠合板平衡試驗結果：

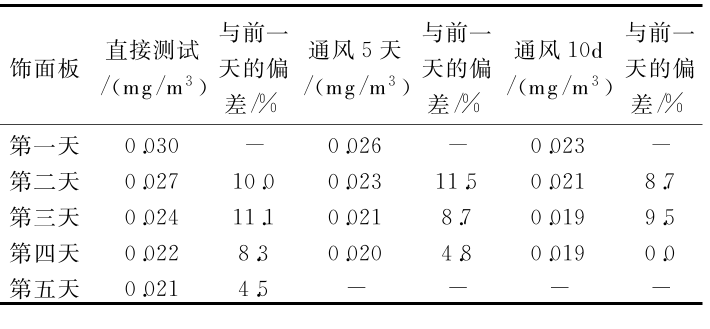

飾面板平衡試驗結果：

1.根據(jù)試驗結果可以看出，經(jīng)過通風處理的人造板甲醛平衡時間，比直接進行測試的人造板甲醛平衡時間不同程度的有所減少。

2.在試驗所選用的試樣中，甲醛釋放量最高的膠合板平衡時間縮短的效果比較明顯，而甲醛釋放量最低的飾面板由于平衡時間較短，通風時長對平衡時間的影響并不大。

3.從數(shù)據(jù)結果判定限量 E1 ≤01.2 mg/m3來看，直接測試與通風后測試的數(shù)據(jù)結果的平均值進位后差別不多。

以上就是對不同板材的平衡試驗研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關技術人員。
